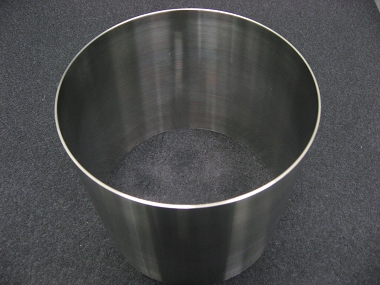

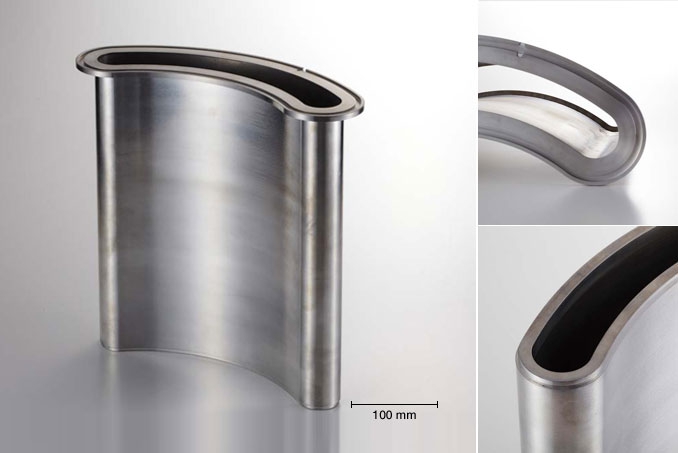

シェル
WORK PROFILE
肉厚 : 3mm
材質 : A5052
加工時間 : 30H
加工機械 : 森精機 SH-503
COMMENT
アルミの角材から、φ32×L320カッター(既製品がないので自作)を使用し全面削り出し。
第8回切削加工ドリームコンテスト
技能賞受賞作品
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

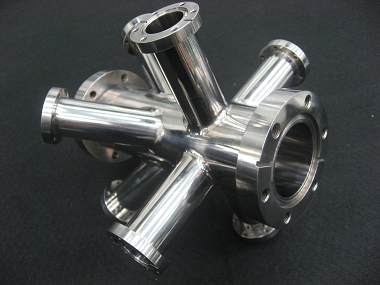

チタンチャンバー
WORK PROFILE
材質 : TB340
加工時間 : 12H
加工機械 : 旋盤+マシニング
COMMENT
超高真空で使用されるチタン製のチャンバーです。
機械加工後に溶接し、
バフ研磨を行い、
表面粗さをRa0.2以下に抑えております。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

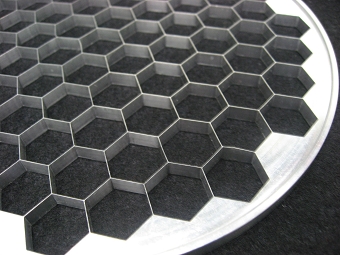

ハニカム
WORK PROFILE
肉厚 : 0.1mm
深さ : 5mm
材質 : A5052
加工時間 : 20H
加工機械 : 松浦機械 FX1GⅡ
COMMENT
剛性の弱いアルミを肉厚0.1で削りました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
φ0.2貫通穴(深さ20mm)
WORK PROFILE
材質 : 左インコネル625・右SUS304
加工時間 : 2H20M(穴あけ加工のみ)
加工機械 : 松浦機械 FX1GⅡ
COMMENT
インコネルとステンレスの材質に、
φ0.2特注刃物で20mm掘り込みました。
刃物が細いので、デリケートな取扱いが必要です。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

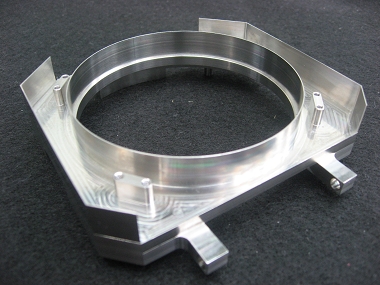

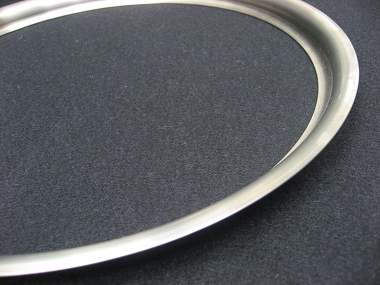

SUSリング
WORK PROFILE
外形 : 380mm
肉厚 : 1mm
真円度 : 0.1
材質 : SUS304
加工時間 : 30H
加工機械 : 旋盤+マシニング
COMMENT
鍛造リングより削り出しです。
加工難度が高く、
治具を工夫して削りました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
金属ガラス
WORK PROFILE

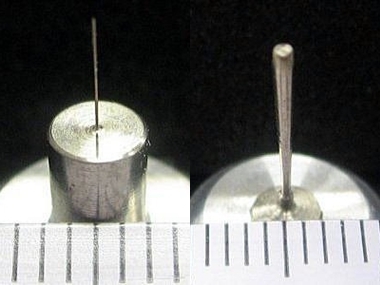

左 : φ0.1ピン(長さ5mm)
右 : 超小型バット
加工機械 : 汎用NC旋盤 TAC-510
COMMENT
一般的な金属と比べ、強く(高強度)、しなやかで(低ヤング率)、錆びにくい(高耐食性)という性質の他、優れた磁気特性(高透磁率、低保磁力)をもち、多くの産業分野に応用が期待されている金属ガラスを切削加工してみました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

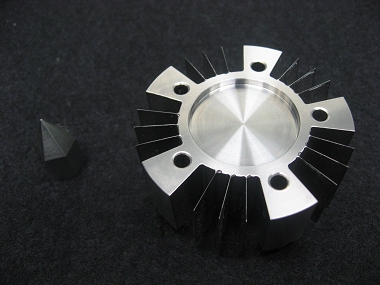

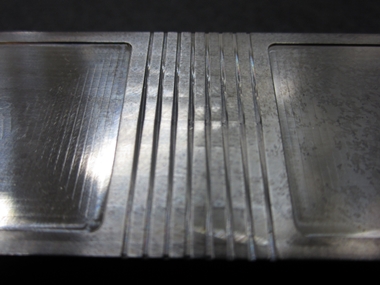

ねじれ溝加工(DLCコーティング)
WORK PROFILE
公差 : ±0.01
材質 : A7075
加工時間 : 2H
加工機械 : 牧野 ５軸MC A66ε-5XD
COMMENT
中央8本の角溝(0.6幅)は、入口から出口に向かって90度ねじれた加工をしています。
DLCコーティングをすることにより、高硬度・耐食性が向上します。
【提供：山口県産業技術センター】
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

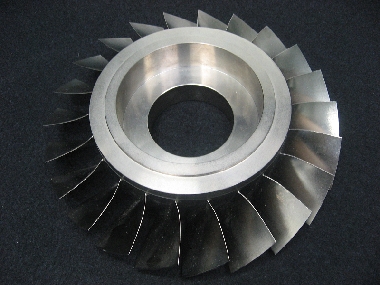

ブリスク
WORK PROFILE
材質 : ニッケル合金(展示品はA5052)
加工時間 : 22H
加工機械 : 牧野フライス A66ε-5XD
COMMENT
同時５軸制御マシニングで削り出したブリスクです。
刃物の突出しが長く、機械との干渉に苦労しました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
スーパーインバー
WORK PROFILE
平面度:0.04
材質 : スーパーインバー(不変鋼)
加工時間 : 20H
加工機械 : 松浦機械 FX1GⅡ
COMMENT
鉄63.5％
ニッケル31.5％
コバルト5％
の三元合金。
熱膨張係数が鉄の100分の1以下と、
優れた特性を持つ難削材を削ってみました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

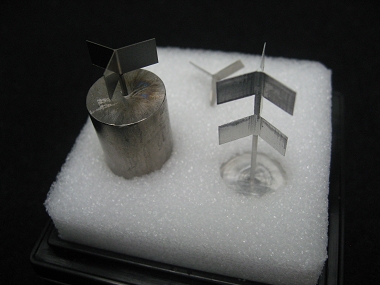

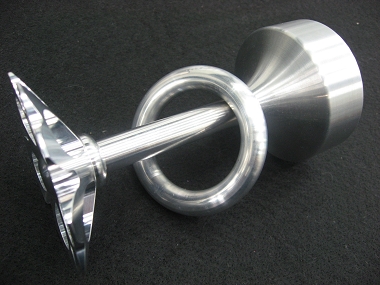

厚さ0.2mmプロペラシャフト
WORK PROFILE
材質 : 左TB340・右A5052
加工時間 : 6H
加工機械 : 松浦機械 FX1GⅡ
COMMENT
φ1シャフトに0.2の羽根形状を、
マシニングにて削り出してみました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

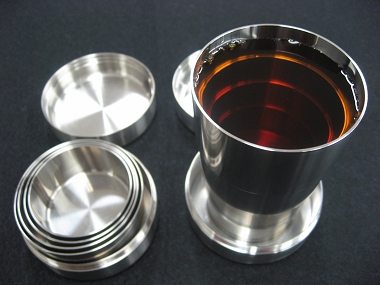

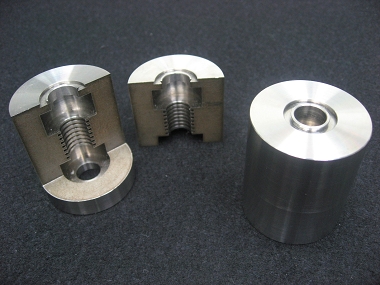

タンブラー
WORK PROFILE
材質 : 左TB340・右SUS304
加工時間 : 穴あけ加工2H20M
加工機械 : 旋盤
COMMENT
NC旋盤で作った格納型タンブラーです。
リークテストもバッチリ！！
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
知恵の輪
WORK PROFILE
材質 : A5052
加工時間 : 4H
加工機械 : 旋盤
COMMENT
知恵を出して、
旋盤とマシニングによる複合加工。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
ＳＵＳパイプ
WORK PROFILE
外径 : 110mm
肉厚 : 0.5mm
真円度 : 0.05以下
材質 : SUS304
加工時間 : 8H
加工機械 : 旋盤
COMMENT
旋盤にて薄肉パイプを製作しました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com
BLOCK
WORK PROFILE
材質 : SUS304
加工時間 : 2H
加工機械 : 旋盤
COMMENT
内径入口の寸法が小さく、深溝加工をしています。
市販の工具がないため、自作工具にて加工。
切粉がつまらないよう、細心の注意が必要です。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

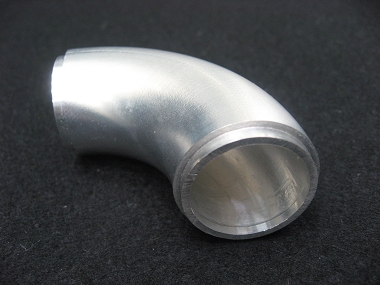

エルボパイプ
WORK PROFILE
材質 : C1020(展示品はA5052)
加工時間 : 20H
加工機械 : 牧野フライス A66ε-5XD
COMMENT
同時５軸マシニングで削り出したパイプです。
ワークと機械の干渉に気を配り加工しました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

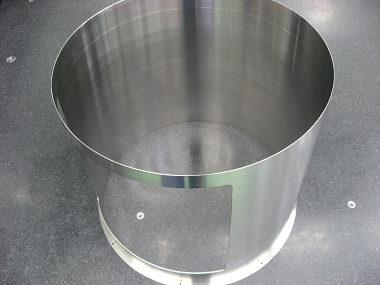

チタンリング
WORK PROFILE
肉厚 : 1mm
真円度 : 0.05
材質 : TP340H
加工時間 : 15H
加工機械 : 旋盤
COMMENT
治具を工夫し、チャッキングに苦労しました。
切板材からの削り出し。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

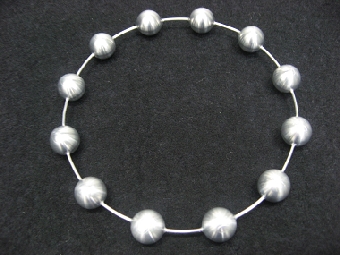

ポン・デ・リング
WORK PROFILE
材質 : A5052
加工時間 : 10H
加工機械 : 松浦機械 FX1GⅡ
COMMENT
φ10の球体にφ1のシャフトがつながっています。
マシニングのみで削り出しました。
特殊な固定方法にて加工しています。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
http://www.hibikiseiki.com

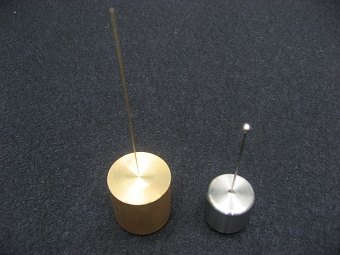

おさわり厳禁シャフト
WORK PROFILE
材質 : 左C3604B・右TB340
加工機械 : 旋盤
COMMENT
左(真鍮)軸φ0.5、長さ75L、
右(チタン)軸φ0.9、長さ40L、先端φ3の球
旋盤にて削りました。
This creations made by craftsmen in hibikiseiki.
Copyright hibikiseiki. All Rights Reserved.
